微震动周界入侵探测器

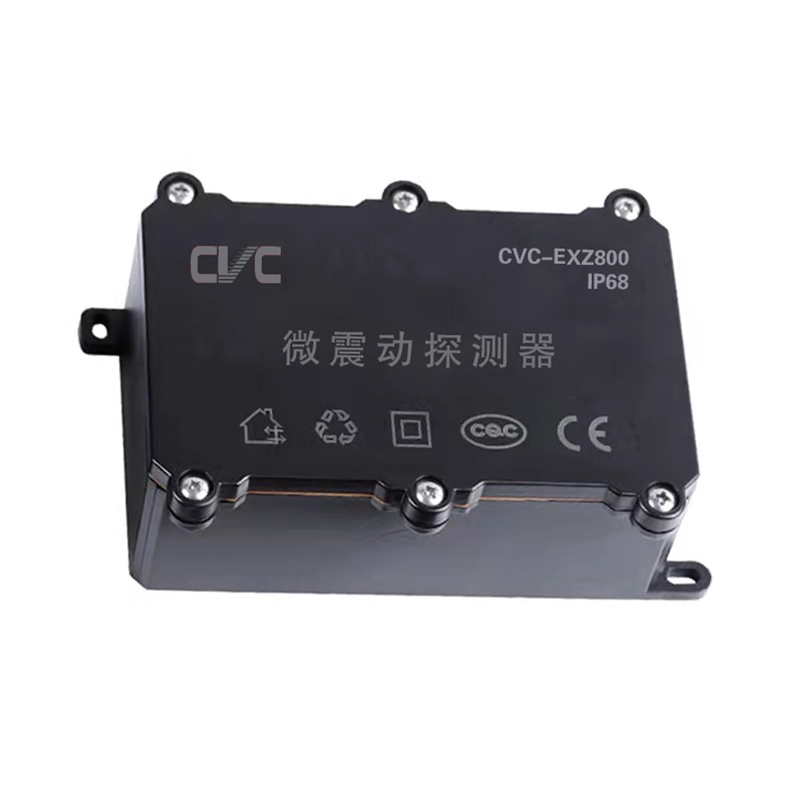

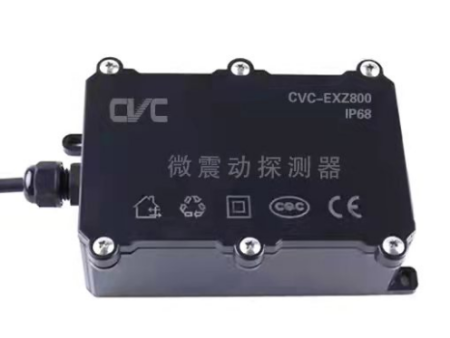

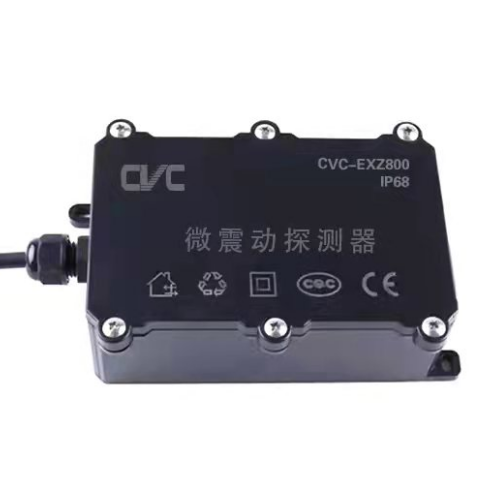

产品型号：CVC-EXZ800-P
侦测范围
表面材料：      混凝土   砖墙   铁材   平板玻璃      木板
侦测半径（M）    0.5     1.5     3       3.5           3

 CVC-EXZ800微震动周界入侵探测器,采用声波传感原理,利用高灵敏压电振动元件,同时侦测双向振动信号, 提高侦测灵敏度比一般高出1倍, 再经过特别设计的滤波器,防止打雷及汽车喇叭等干扰因素,大大降低误报现象。本产品适用于所有经过震动破坏的设备,如水泥墙、砖墙、玻璃、钢板、及铁板所制成的产品,简而言之, 微震动探测器特殊的设计, 警报信号可由单一振动幅度达到某定程度,或在时间限制幅度内把多个不同大小的振动信号累积起来计算,未达幅度的微弱信号将他去除, 以减少误报产生,只有强烈振动或是多次连续振幅的信号才会被震动探测器识别为有效信号,产生警报输出。微震动探测器为了能判别不同材质的设备也设计了手动灵敏度调整,这样就可针对不同环境来设定一个工作环境来防止误报而不降低灵敏度。微震动周界入侵探测器为防止人为破坏,特别设计了双重防破,不论是打开外盖, 或是移开震动侦测器都有防破坏设计来触发警报防犯未然。 本探测器针对铁制品特别设计了磁式固定,在铁制设备上非常方便安装,使用而不会破坏原有设备, 这是一个不同设计。微震动探测器也考虑了信号线的破坏防止 ,在外壳上可以套上金属软管来防止有心人士,以破坏信号线的方式达成侵入的作业,这也是一项不一样的设计。接点输出, 可以与市面各种品牌的警报主机相容。微震动探测器体积小,安装简捷方便,性能稳定,灵敏度可调,使用范围广泛,如周界栅栏、院墙，玻璃......等安全防犯设备。

将电路板R10 VR用小十字起子逆时鐘方向转到底,此时灵敏度小。第二步在将电路板上S1拔起来,用小十字起子将原先转到VR顺时鐘方向转到约中间位置,此时用撞击器撞击要检测出的材料,假撞击器撞击后LED亮起约保持2秒,可能就是灵敏度工作点,再利用撞击器反覆测试求得灵敏度工作点,确定后再插回S1。

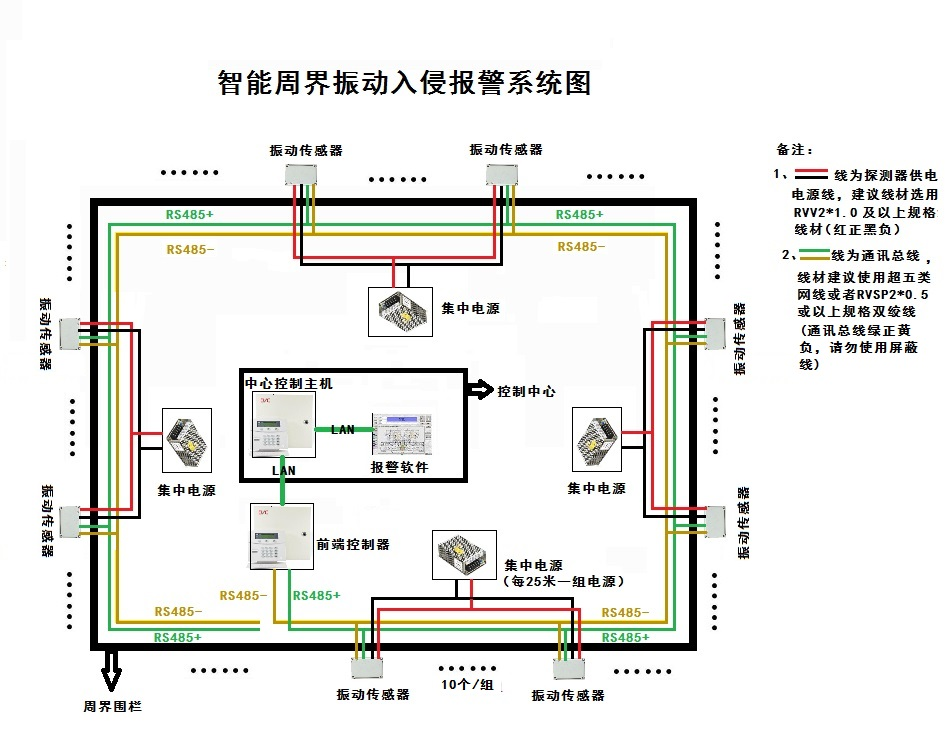

周界入侵微震动探测器用欧规5mm的端子, 所配线是要特别注意锁紧端子, 用手试拉线材是否有被锁紧, 以防止线材脱落造成故障或误报原因。微震动探测器一般使用电压为12V有极性限制请注意+-请勿接错。微震动探测器警报输出C.NC.NO,请注意选择警报主机的要求选择C.NC或C.NO。微震动探测器防拆保护特别设计,上盖与底部各一个保护开关,两个开关串联成一个输出接点,请特别注意。架构示意图如下：


1.安装:请选择合适的安装位置,使微震动探测器在第一时间侦测到被保护区域的振动信号,安装平面是砖面或水泥墙面,可在墙面钻孔塞入塑胶塞子,再用自攻螺丝锁紧,已达到好的共振效果。
◆微震动探测器CVC-EXZ800采用声波传感原理，使用高灵敏度压电振动元件，同时检测高、低频震动信号，使本产品灵敏度高出普通产品1倍；同时经过特殊设计的滤波技术，能更有效防止打雷及其他干扰因素的影响，大大降低误报现象。
◆本产品适用于所有可能因敲、砸、钻、撬等被破坏的设备，（如玻璃、钢板、及钢板所制造的设备）；为周界栅栏墙体，药库墙体，博物馆文物，玻璃破碎等振动的探测。
◆本产品特别设计了双重防破坏开关，开盖、移动，探测器都会触发报警，有效防止人为破坏。
◆本产品Ⅱ型为针对玻璃、铁制设备震动频率特点设计；且针对铁制品特别设计了磁铁式安装方法；
产品尺寸：152*85*56mm

技术参数

•探测范围：钢板3米半径，平板玻璃3.5米半径，木板3米半径，
•工作电压：9-16VDC
•工作电流：17mA@ DC12V
•触点容量：0.1A 24VDC
•触点容量：0.1A 24VDC
•开机时间：约2分钟
•储存温度：-40℃-+85℃
•产品颜色：灰、黑
•外壳材质：高压塑料
